一、概述

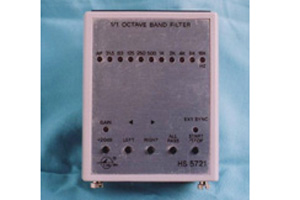

HS5721型1/1倍頻程濾波器是一種結構緊湊的便攜式儀器，它符合IECR225《聲和振動分析用1/1、1/2和1/3倍頻程帶通濾波器》和國家標準GB3241—82《聲和振動分析用的1/1
和1/3倍頻程濾波器》的要求。與HS5670型、HS5660型聲級計連用可進行中心頻率31。5—16000Hz（10個通帶）的頻率分析。本儀器通過面板按鈕手動操作可選擇要測量的頻率。與聲級計配合使用時，轉換聲級計開關，能直接讀出通帶聲級的值。此外，和電平
記錄儀連用，還能自動地進行噪聲分析和記錄。所以在建筑、航空、機械制造、環保、
電聲等方面有廣泛應用，它有如下特點：
1、頻率范圍 31.5—16000Hz（10個通帶）
2、直接連接HS5670型、HS5660型聲級計提供的同步輸入/輸出信號，無需外接電纜。
3、頻率轉換由按鍵控制電子開關進行。如在測量中使用“線性”特性，可按“ALL
PASS”鍵。
4、通常在聲級計的“FLAT”特性進行頻率分析，在使用濾波器時，也可用“A”計權特
性。
5、可串行二進制碼與記錄儀同步地進行頻譜分析。
6、由HS5670型、HS5660型聲級計內電源供電。
7、按下“GAIN”按鈕能把信號放大20dB，這樣能讀出更低的聲壓級值。
二、主要技術性能
適用標準：IECR225
中心頻率：31.5，63，125，250，500，1K，2K，4K，8K，16K及“ALL PASS”
測量范圍：大于50dB
中心頻率選擇：手動（按鈕）或串行二進制碼選擇
中心頻率顯示：11個發光二級管指標
電源：由聲級計電源提供
尺寸、重量：50mm×100mm×80mm，306g
