概述：

該儀器主要用于測試耳機或者受話器的電聲指標。儀器由專用測量分析電路， PC 機和專用的分析軟件組成，功能強大，操作便捷。采集模塊可選用USB 聲卡或主板集成聲卡。充分降低成本投入和維護費用，具有高效、強大的分析和處理能力。

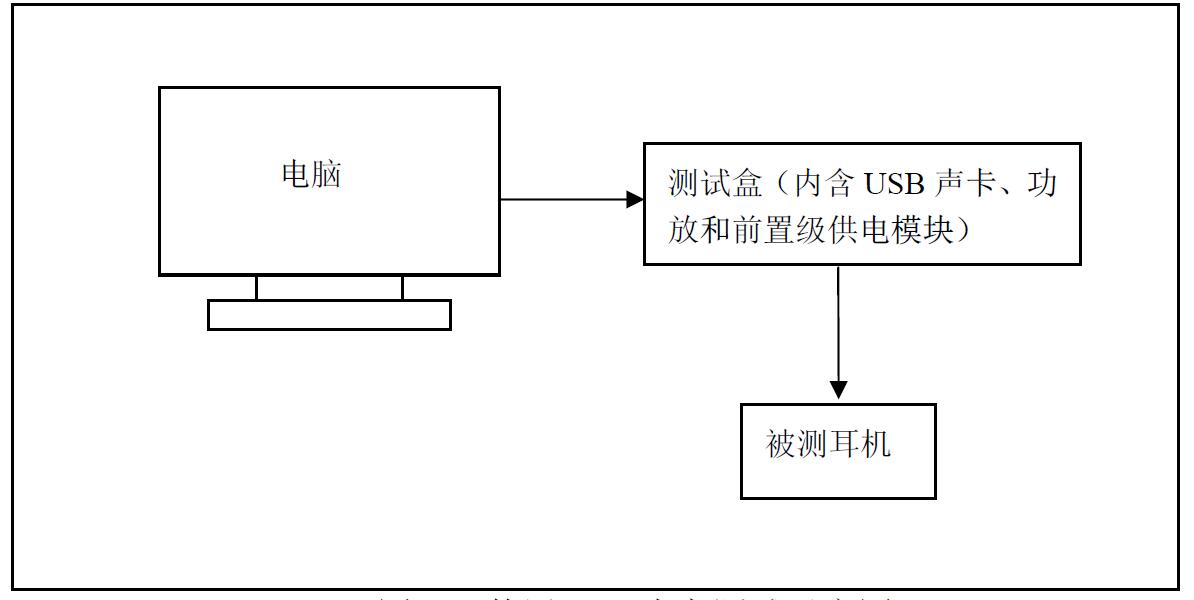

                             1設備框圖

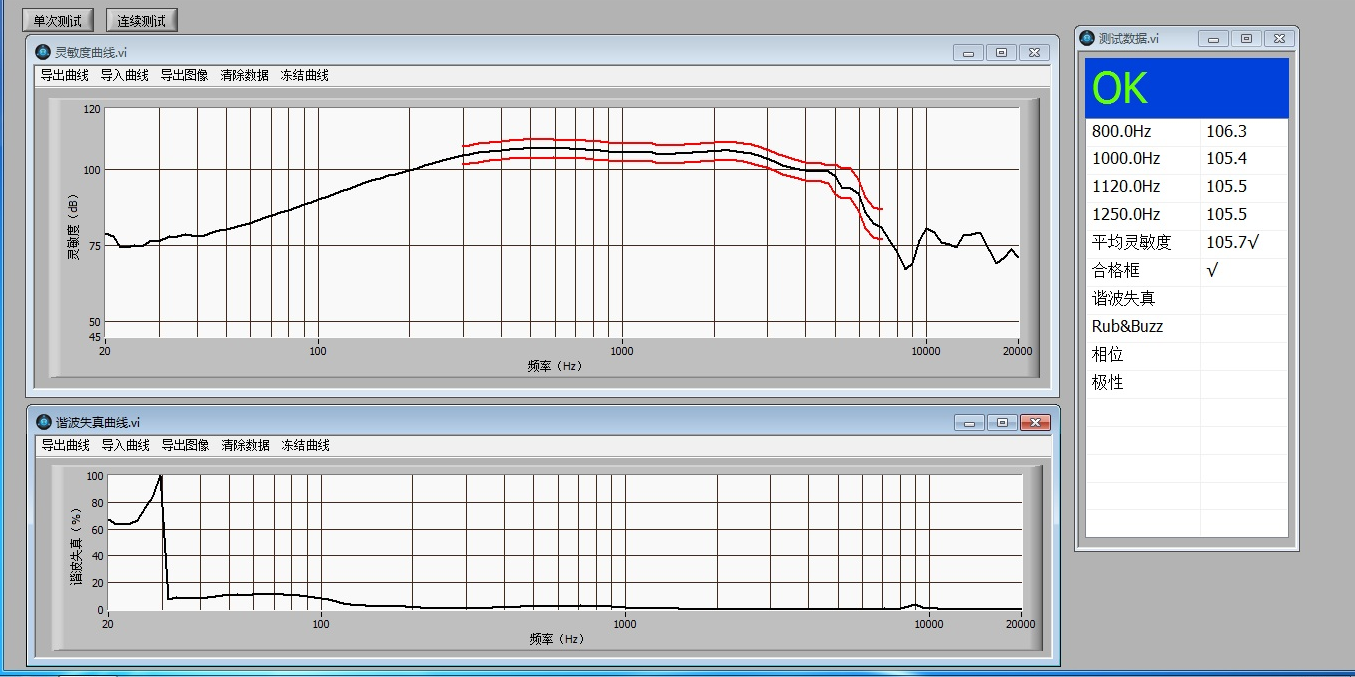

                      測試界面

基本工作性能指標：

配件：

1、測試傳聲器：AWA14422 型聲壓場型測試傳聲器

2、仿真耳：AWA6160 型仿真耳（IEC318）或AWA6162型仿真耳（IEC711）

USB 聲卡：

1、信號輸入：頻率范圍：20 Hz～20k Hz

             幅度范圍：55 dB～132 dB（傳聲器參考靈敏度-26dBV/Pa）

       諧波失真準確度：優于15%

2、信號輸出：頻率范圍：20 Hz～20k Hz

             幅度范圍：10 mV～2.5 V(RMS)

3、本機噪聲：< 50 dB（Z 計權，傳聲器參考靈敏度-26 dBV/Pa）

主板集成聲卡：

（1）信號輸入：頻率范圍：20 Hz～20k Hz

               幅度范圍：55 dB～132 dB（傳聲器參考靈敏度-26dBV/Pa）

         諧波失真準確度：優于15%

（2）信號輸出：頻率范圍：20 Hz～20k Hz

               幅度范圍：10 mV～2.5 V(RMS)

（3）本機噪聲：< 50 dB（Z 計權，傳聲器參考靈敏度-26 dBV/Pa）

其他參數：

1、倍頻程方式：1/3 OCT 、1/6 OCT 、1/12 OCT 、1/24 OCT

     掃頻時間：1.68 s（20 Hz～20 kHz、1/12 OCT）

2、測量觸發方式：鍵盤或腳踏開關

3、工作電源：220 V/50 Hz 交流市電

4、工作環境：環境溫度：0 ℃～40 ℃

             相對濕度：20 %～90 %

             大 氣 壓：86k Pa～106k Pa

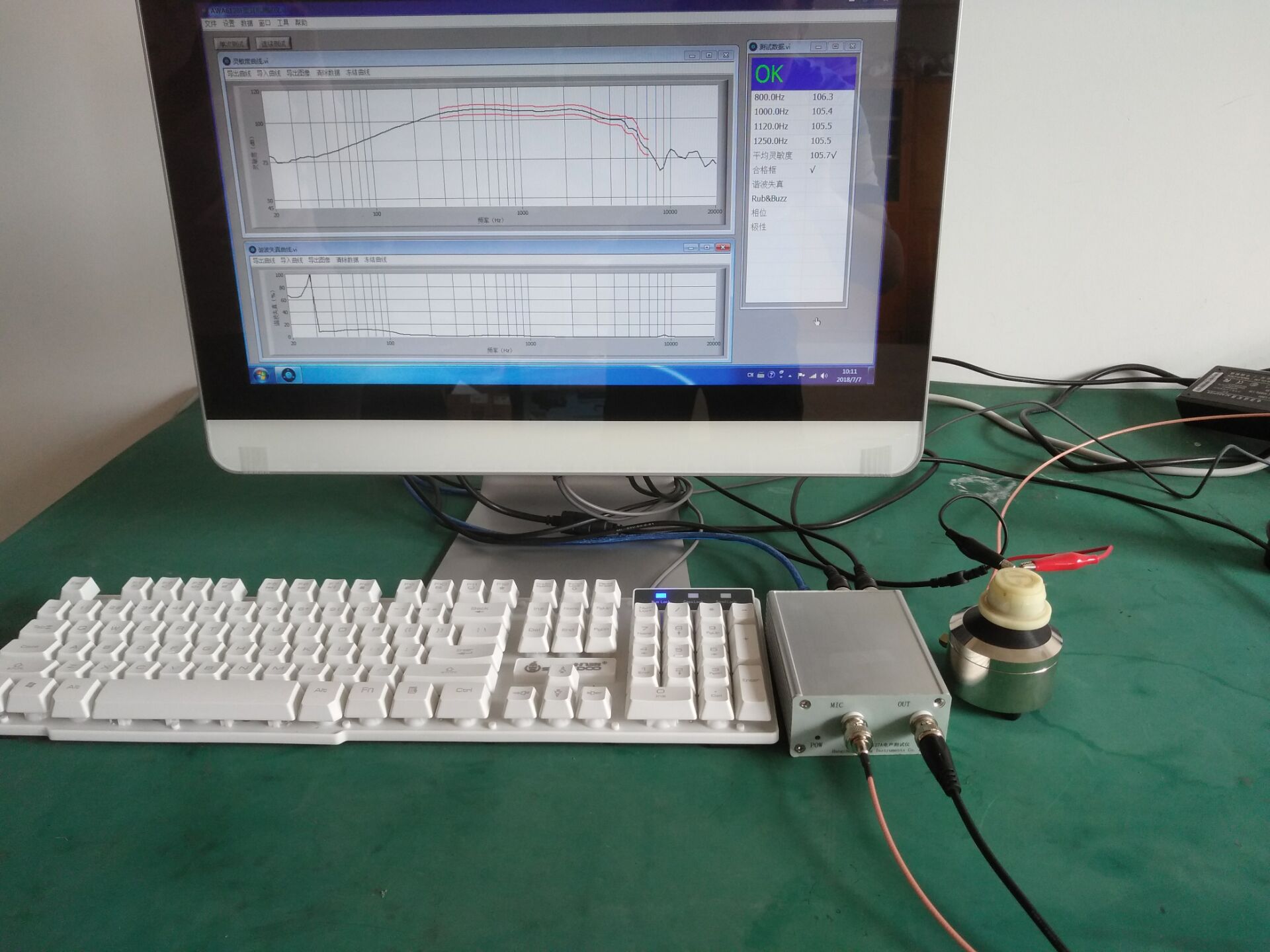

2、下圖為實際測試照片：
